O Raspberry Pi PoE HAT alimenta um Raspberry Pi 4 Modelo B e Raspberry Pi 3 Modelo B+ através de um cabo Ethernet. O equipamento de fornecimento de energia é necessário na rede Ethernet.
Começando

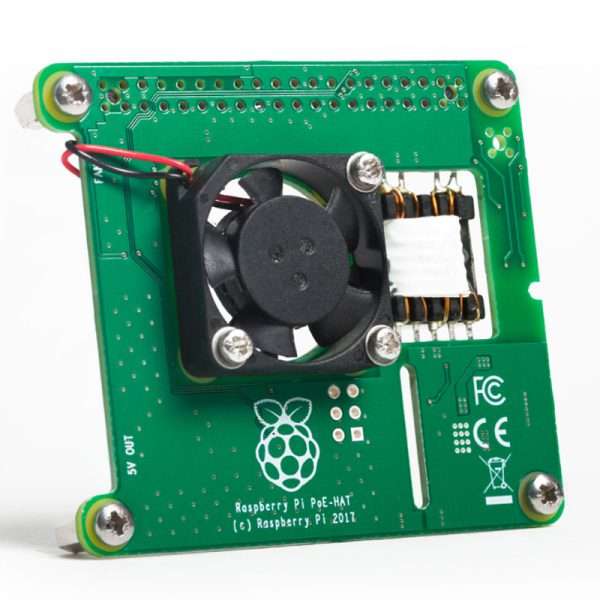

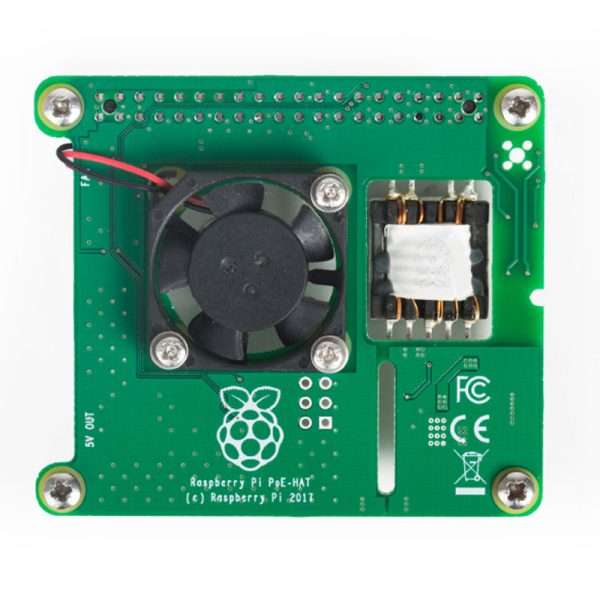

O Raspberry Pi Power over Ethernet HAT é um pequeno acessório para o computador Raspberry Pi. Ele só pode ser usado com o Raspberry Pi 4 Model B (lançado em junho de 2019) e o Raspberry Pi 3 Model B+ (lançado em março de 2018). O PoE HAT permite alimentar seu Raspberry Pi usando redes habilitadas para Power over Ethernet; para que este produto seja utilizado, a rede à qual ele está conectado precisa ter um equipamento de fornecimento de energia instalado.
Fornecido com este produto
Raspberry Pi PoE Hat
Espaçadores mecânicos
Outro hardware necessário
A Raspberry Pi 4 Modelo B ou Raspberry Pi 3 Modelo B+
Um cabo Ethernet
Equipamento de fornecimento de energia para uma rede Power over Ethernet 802.3af
Conectando seu PoE HAT ao Raspberry Pi
Antes de instalar o PoE HAT, você deve conectar os espaçadores fornecidos nos quatro cantos da placa
Em seguida, conecte o Raspberry Pi PoE HAT aos dois conectores de 0,1” (40 + 4) que estão instalados no Raspberry Pi

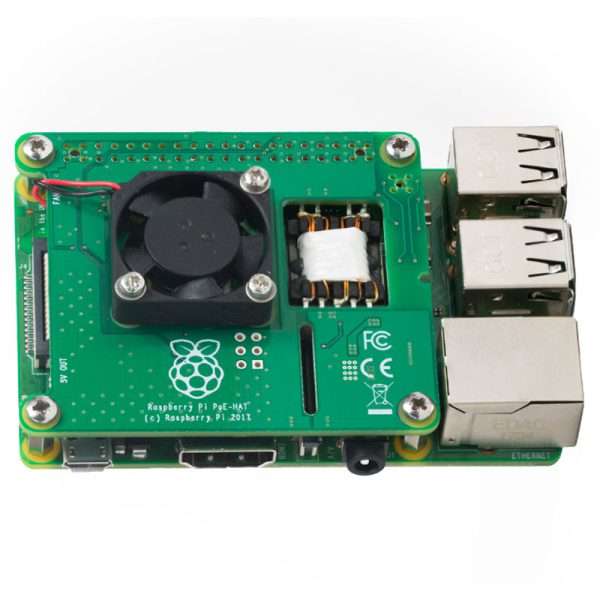

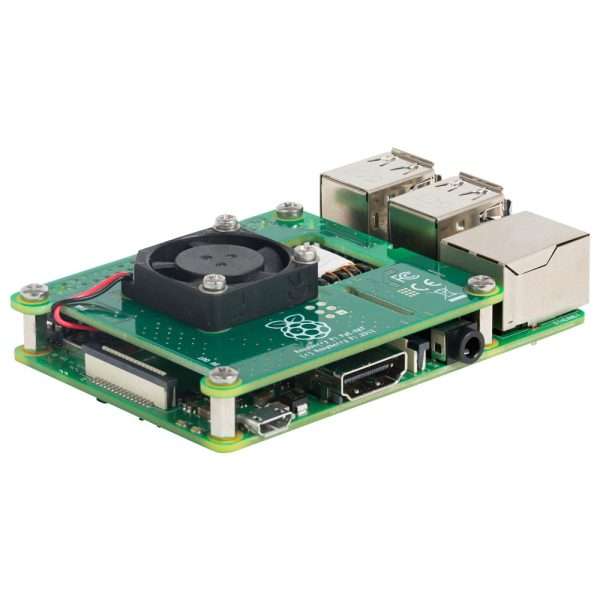

Uma vez que a placa PoE HAT está conectada, você pode alimentar o Raspberry Pi através de seu conector de rede RJ45
Desconectando o PoE Hat
Tome cuidado ao separar o HAT do Pi
Puxe uniformemente para que se solte de todos os pinos na mesma proporção; não puxe uma extremidade do conector antes da outra
Informação adicional
Nenhuma modificação na placa principal do Raspberry Pi é necessária para que este produto funcione. Certifique-se de que o software do seu Raspberry Pi esteja atualizado para que todas as funcionalidades estejam disponíveis. O PoE HAT está equipado com um pequeno ventilador controlado pelo Raspberry Pi via I2C. A ventoinha liga e desliga automaticamente dependendo da temperatura do processador principal no Raspberry Pi.

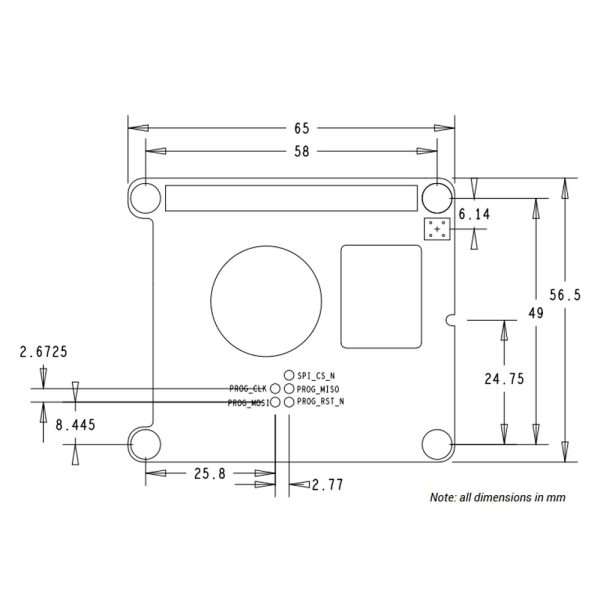

Especificação
O Raspberry Pi PoE HAT é uma placa complementar para o Raspberry Pi 4 Model B e o Raspberry Pi 3 Model B+. Ele permite que o Raspberry Pi seja alimentado por meio de uma rede Ethernet habilitada para energia.
802.3af PoE
Fonte de alimentação de modo comutado totalmente isolada
37–57V DC, dispositivo Classe 2
Saída CC de 5V/2,5A
Ventilador sem escova de 25 mm x 25 mm para resfriamento do processador
Controle do ventilador
Segurança
IMPORTANTE: POR FAVOR, GUARDE ESTA INFORMAÇÃO PARA REFERÊNCIA FUTURA.
Avisos
Este produto:
Só deve ser alimentado usando equipamento de fornecimento de energia compatível com 802.3af; qualquer fonte de alimentação externa usada com o Raspberry Pi deve estar em conformidade com os regulamentos e padrões relevantes aplicáveis no país de uso pretendido
Deve ser operado em um ambiente bem ventilado e não deve ser coberto
Deve ser colocado em uma superfície estável, plana e não condutora durante o uso e não deve ser contatado por itens condutores
Instruções para uso seguro
Para evitar mau funcionamento ou danos ao seu produto Raspberry Pi, observe os seguintes conselhos:
Não bloqueie ou obstrua o ventilador
Não insira nada no ventilador em nenhum momento
Não exponha o produto à água ou umidade e não o coloque em uma superfície condutora enquanto estiver em operação
Não o exponha ao calor de qualquer fonte; o produto foi projetado para operação confiável em temperaturas ambientes normais
Tome cuidado ao manusear para evitar danos mecânicos ou elétricos na placa de circuito impresso e nos conectores
Evite manusear o Raspberry Pi enquanto estiver conectado a uma tomada; manuseie apenas pelas bordas para minimizar o risco de danos por descarga eletrostática
Todos os outros periféricos usados com o Raspberry Pi devem estar em conformidade com os padrões relevantes para o país de uso e ser marcados de acordo para garantir que os requisitos de segurança e desempenho sejam atendidos; esses periféricos incluem, mas não estão limitados a, teclados, monitores e mouses usados em conjunto com o Raspberry Pi.
PoE Hat estará em produção até Janeiro 2023.
