Uma placa de expansão com duas portas Ethernet Gigabit (com controladores independentes – NICs) e duas portas USB 3.0, controlada por um Raspberry Pi Compute Module 4, perfeitamente adequada para aplicações de routers baseados em software, mantendo o hardware a um nível mínimo.
Esta placa é ideal para entusiastas de roteadores de software.
Observação
Devido ao alto nível de integração deste produto, é recomendável usá-lo com um dissipador de calor, o que permitirá maximizar seu desempenho.
Além disso, o Mini Roteador baseado neste produto vem com um gabinete PC/ABS com tampa de liga de alumínio e uma grande pia para resfriar o CM4 sob cargas extremas. Ele também oferece melhor proteção e é adequado para aplicações industriais.
Características
Pré-instalado um Raspberry Pi Compute Module 4 (CM4) com 4 GB de RAM e 32 GB eMMC
Suporta até 8 GB de 32 GB de armazenamento eMMC e RAM LPDDR4
Tamanho compacto (75x64x21mm) com periféricos de E/S avançados para maior capacidade de expansão
Conectores Gigabit Ethernet duplos para aplicativos de roteador suave
O OpenWrt suportado o torna ideal para aplicativos de dispositivo de rede
Conectividade de câmera/tela usando interfaces MIPI CSI, MIPI DSI e micro-HDMI
USB 3.0 duplo integrado com um conector USB 3.0 adicional de 9 pinos para mais portas externas
Slot para cartão micro-SD para carregar a imagem do sistema para a versão não eMMC do CM4
Mais expansibilidade via conector FPC (I2C, SPI) para complementos adicionais
Suporte para ventilador externo com conector de alimentação do ventilador
Acessível para a potência de recursos incluídos
Alimentação usando USB Tipo-C (5V/3A)
Descrição

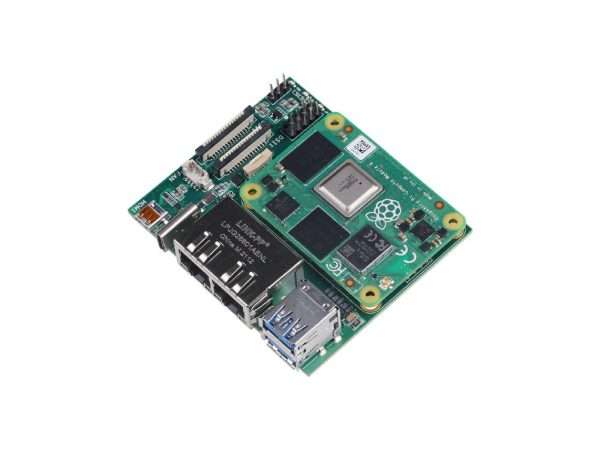

A Dual Gigabit CM4 Carrier Board projetada para o Raspberry Pi Compute Module 4 está equipada com duas portas ethernet gigabit e duas portas USB 3.0, tornando-a adequada para aplicativos de roteadores suaves, mantendo o hardware no mínimo. Pré-instalamos um Raspberry Pi Compute Module 4 com 4 GB de RAM e 32 GB eMMC para permitir tempos de inicialização rápidos e uma experiência geral suave. Você também pode substituir o raspberry pi CM4 instalado por qualquer outro CM4 de sua escolha!
Possui uma variedade de periféricos de E/S para maior capacidade de expansão, como MIPI CSI, MIPI DSI, micro-HDMI para conectar monitores/câmeras, um conector USB 3.0 padrão de 9 pinos para mais expansão USB, um slot para cartão micro-SD e um conector FPC mantendo um formato compacto! Esta placa de transporte CM4 é ideal para fabricantes de HTPC, desenvolvedores Linux, entusiastas de roteadores de software e a maioria dos usuários regulares de Raspberry Pi.
Compatível com OpenWrt
Você pode atualizar o firmware OpenWrt para o eMMC do Compute Module 4 e transformar esta placa em um roteador de software!
OpenWrt é um sistema operacional Linux de código aberto que roda em dispositivos/roteadores embarcados. Ele oferece mais recursos, desempenho e segurança do que um roteador tradicional. Possui um sistema de arquivos totalmente gravável e inclui um sistema de gerenciamento de pacotes.
Você pode usar esses pacotes para se adequar às suas aplicações de várias maneiras. Depois de conectar esta placa à sua rede doméstica e acessar o roteador a partir de um navegador da Web, você verá um painel bonito e interativo da seguinte forma.
Você pode navegar neste painel e terá acesso a vários recursos, como:
Aumente o desempenho geral da rede quando vários dispositivos estiverem conectados
Compartilhe arquivos entre dispositivos por meio de uma unidade de armazenamento externa conectada diretamente ao roteador
Aumente a segurança da rede
Execute um cliente BitTorrent do roteador
Conecte uma impressora diretamente ao roteador para criar uma impressora em rede
Limitar o uso da largura de banda de um determinado dispositivo na rede
Gerenciamento ativo de filas
Monitoramento de rede em tempo real
Criar DNS dinâmico
Configurar um cliente ou servidor VPN
Bloqueie anúncios na rede
Ao utilizar os recursos acima, você terá possibilidades ilimitadas com este mini roteador!
Especificações
Placa de transporte
Detalhes da especificação
NICs Ethernet Dual Gigabit de rede
USB 3.0 para GbE
(Gigabit Ethernet Bridge) LAN7800 da Microchip
USB 2 x portas USB 3.0
1 x conector USB 3.0 de 9 pinos
Slot para cartão Micro-SD de armazenamento (carregar imagem do sistema para versão não-eMMC CM4)
Câmera 1 x Conector MIPI CSI
Exibir 1 x conector MIPI DSI
1 x Conector Micro HDMI
Interface FPC para I2C e SPI
Conector de alimentação do ventilador externo para ventilador (para referência, verifique este ventilador. O conector de alimentação se encaixa)
Alimentação 5V/3A usando a porta USB tipo C
LAN7800 Industrial
Faixa de temperatura -40°C a +85°C

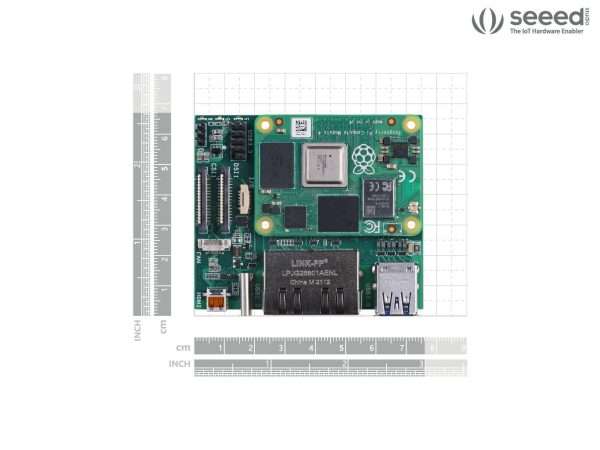

Dimensões 75x64x21mm
Peso 43g
Módulo de computação 4
Detalhes da especificação
Processador Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) 64 bits SoC @ 1,5 GHz
Memória 4GB LPDDR4
Armazenamento 32 GB eMMC
Conectividade 2,4 GHz e 5,0 GHz IEEE 802.11b/g/n/ac Wi-Fi, Bluetooth 5.0, BLE com opções de antena integrada e externa
Integrado Gigabit Ethernet PHY compatível com IEEE1588
1 × interface USB 2.0
Interface PCIe Gen 2 x1
28 sinais GPIO
Interface de cartão SD para cartão SD ou eMMC externo
Interface de vídeo HDMI dupla (suportado até 4Kp60)
Interface de exibição MIPI DSI de 2 pistas
Interface de câmera MIPI CSI de 2 pistas
Interface de exibição MIPI DSI de 4 pistas
Interface de câmera MIPI CSI de 4 pistas
Multimídia H.265 (decodificação 4Kp60); H.264 (decodificação 1080p60, codificação 1080p30); Gráficos OpenGL ES 3.0
Potência de entrada 5V DC
Temperatura de operação 0 a +80°C
Dimensões 55 mm × 40 mm
Vida útil da produção: Raspberry Pi Compute Module 4 permanecerá em produção até pelo menos janeiro de 2028
Aplicações:
Roteador de software
Dispositivo de rede
Aplicativos de IoT
Lar inteligente
Projetos relacionados a câmera/vídeo
Lista de peças:

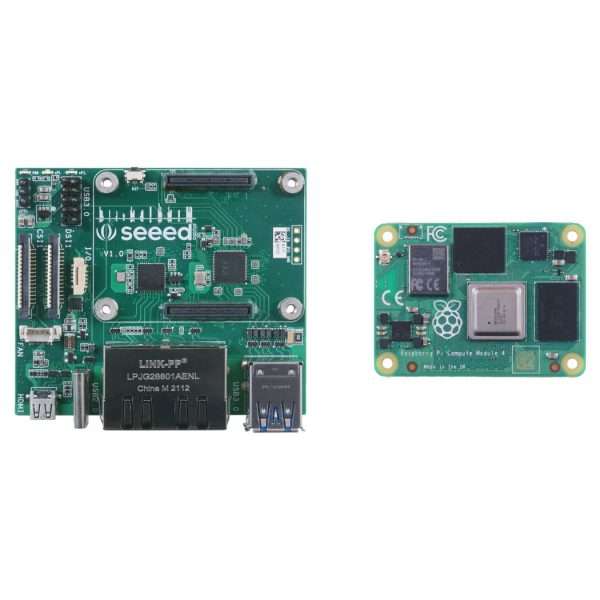

1 x Dual Gigabit Ethernet Carrier Board para Raspberry Pi CM4
1 x Raspberry Pi CM4 com 4 GB de RAM / 32 GB eMMC
